Reihen hinzufügen
Führen Sie für jede neue Datenreihe die folgenden Schritte durch:
- Wählen Sie den Button "Neue Reihe".

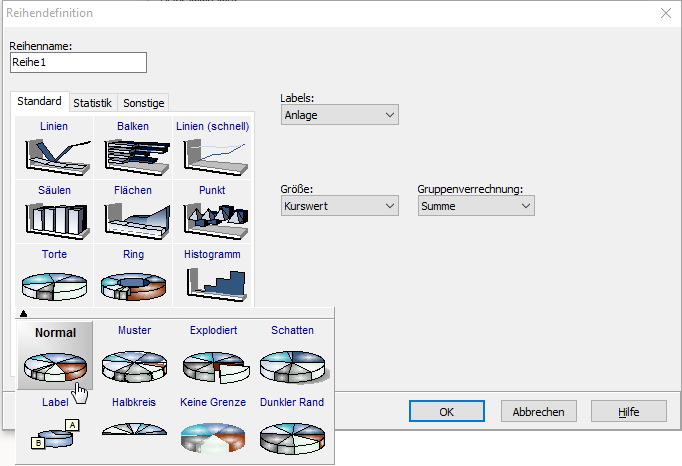

Das Dialogfenster "Reihendefinition" wird geöffnet. - Wählen Sie aus der Galerie eine Darstellungsart aus. Die verfügbaren Arten sind in die Kategorien "Standard", "Statistik" und "Sonstige" gegliedert.
- Wenn Sie eine Darstellungsart angewählt haben, erscheint in der linken unteren Ecke ein kleines Dreieck. Klicken Sie darauf. Es öffnet sich ein Menü, in dem Sie zwischen verschiedenen vorgefertigten Layouts wählen können.
Um dieses Untermenü wieder zu schließen, klicken Sie auf das kleine Dreieck in der linken oberen Ecke oder klicken Sie doppelt auf das gewünschte Layout.
Die einzelnen Reihen eines Diagramms beziehen die entsprechenden Daten von einer oder mehreren Spalten der Tabelle, auf der das Diagramm basiert. Welche Daten zur Darstellung einer Reihe verwendet werden, legen Sie in den Feldern in der rechten Hälfte des Fensters "Reihendefinition" fest.
Welche Felder sich hier befinden, hängt davon ab, welche Darstellungsart Sie gewählt haben. Die Informationen zu den wichtigsten Feldern finden Sie in der folgenden Tabelle:
Feld
Beschreibung
Labels
Wählen Sie aus der Liste die Spalte aus, die als Beschriftung angezeigt werden soll, z. B. "Name".
Alle Tabellenspalten sind hier verfügbar.
X-Werte
Wählen Sie aus der Liste aus, welche Werte auf der X-Achse abgetragen werden sollen, z. B. einen Zeitwert.
Wenn Sie hier keine Angaben machen, z. B. bei einem Balkendiagramm, werden die einzelnen Balken mit einem voreingestellten Abstand auf der X-Achse abgetragen.
Verfügbar sind nur Spalten, die Zahlen oder Daten enthalten.
Y-Werte
Wählen Sie aus der Liste aus, welche Werte auf der Y-Achse abgetragen werden sollen.
Verfügbar sind nur Spalten, die Zahlen oder Daten enthalten.
Z-Werte
[Für 3-D-Darstellungen, z. B. Wasserfall, Farbgitter]
Wählen Sie aus der Liste aus, welche Werte auf der Z-Achse abgetragen werden sollen.
Verfügbar sind nur Spalten, die Zahlen oder Daten enthalten.
Gruppenverrechnung
Legen Sie hier ggf. den Gruppenverrechnungsmodus für die Spalte fest (entspricht den Summenoptionen in Tabellen). Die verfügbaren Modi sind:
- Summe (Addition aller Gruppenelemente)
- Anzahl (Größe der Gruppen)
- Minimum
- Maximum (Extrema der Gruppe)
- Durchschnitt (linearer Mittelwert der Gruppe)
- Gewichteter Durchschnitt
- Gewichtete Summe (zusätzliche Angabe des Gewichts)
Größe
[Für Torten- und Ringdiagramme]
Wählen Sie aus der Liste aus, nach welchem Wert die Größe der "Tortenstücke" berechnet werden soll.
Verfügbar sind nur Spalten, die Zahlen oder Daten enthalten.
Radien
[Für Blasendiagramme]
Wählen Sie aus der Liste aus, nach welchem Wert die Größe der Blasen berechnet werden soll.
Verfügbar sind nur Spalten, die Zahlen oder Daten enthalten.
- Vergeben Sie im Feld "Reihenname" einen aussagekräftigen Namen. Diesen Namen können Sie später auch in der Diagrammlegende anzeigen lassen.
- Bestätigen Sie Ihre Einstellungen mit "OK". Sie gelangen zurück ins Fenster "Diagrammdefinition".
