Linke Achse

Zum Bearbeiten der linken Achse wählen Sie den Befehl LINKE SKALA im Menü-Icon "Chartelemente bearbeiten" auf der Registerkarte "Chart". Optional können Sie auch auf die linke Achse doppelklicken.

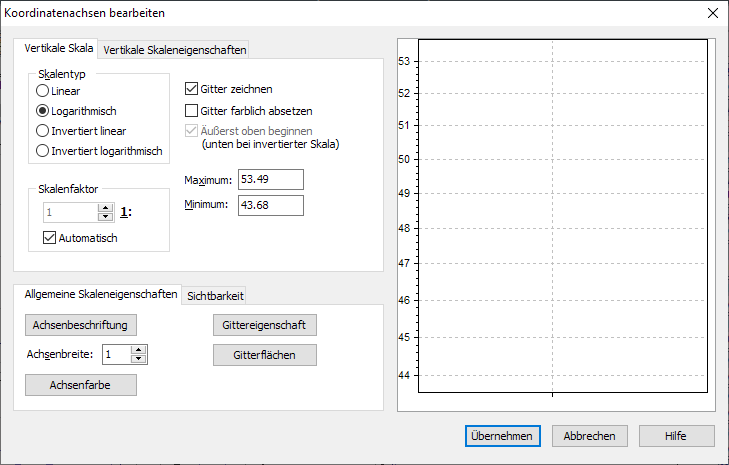

Im Dialogfenster "Koordinatenachsen bearbeiten" werden auf der Registerkarte "Vertikale Skala" die Einstellungen der linken Achse angezeigt.

Sie können diese Optionen durch Mausklick auf die Felder oder Kontrollkästchen verändern.

Über das auf der rechten Seite dargestellte Beispiel-Fenster prüfen Sie direkt Ihre Einstellungen.

Speichern Sie alle Änderungen mit "Übernehmen".

Über dieses Kontextmenü können Sie die vertikale Achse auch automatisch (entspricht der Standardeinstellung) oder prozentual skalieren. Um umzuschalten, wählen Sie im Kontextmenü der linken Achse den Befehl PROZENTUAL SKALIEREN...Im folgenden Dialogfenster "Achsenabschnitt" stellen Sie den Prozent-Wert der Differenz zwischen Maximum und Minimum der Anzeige ein.

Optionen im Dialogfenster "Koordinatenachsen bearbeiten"

Feld	Beschreibung
Skalentyp linear	Ist diese Option aktiviert, werden die Kurse linear dargestellt.
Skalentyp Logarithmisch	Ist diese Option aktiviert, werden die Werte auf der linken bzw. rechten Achse immer im gleichen prozentualen Abstand angezeigt. Dies bedeutet z. B., dass eine Kursbewegung von 10% immer im gleichen Abstand auf der Achse angezeigt werden, unabhängig von den absoluten Werten. Negative Zahlen (z. B. prozentuale Konjunkturdaten) können nicht logarithmisch skaliert werden, da dies mathematisch unmöglich ist.
Skalentyp Invertiert linear	Ist diese Option aktiviert, werden die höchsten Kurse der linearen Darstellung unten und die niedrigsten Kurse oben auf der vertikalen Achse dargestellt, im Normalfall ist dies genau umgekehrt.
Skalentyp Invertiert logarithmisch	Ist diese Option aktiviert, werden die höchsten Kurse der logarithmischen Darstellung unten und die niedrigsten Kurse oben auf der vertikalen Achse dargestellt, im Normalfall ist dies genau umgekehrt.
Maximum	Dieser Wert zeigt den höchsten dargestellten Skalenwert an. Er wird in der Regel automatisch gesetzt und sollte nicht manuell geändert werden, da andernfalls evtl. die höchsten Kurse verloren gehen oder auch im oberen Bereich des Charts zu viel "Luft" ist.
Minimum	Gibt den niedrigsten dargestellten Skalenwert an. Dieser Wert wird in der Regel automatisch gesetzt und sollte nicht manuell geändert werden, da andernfalls evtl. die tiefsten Kurse verloren gehen oder auch im unteren Bereich des Charts zu viel "Luft" ist.
Skalenfaktor	Gibt an, welcher Skalenfaktor bei der Darstellung der Zeitreihe verwendet wird. Der Skalenfaktor dient dazu, bei großen Kursen, etwa im Umsatz-Bereich, etwas Platz bei der Darstellung zu sparen.
Gitter zeichnen	Deaktivieren Sie dieses Kontrollkästchen, wenn die senkrechten Hilfslinien (Raster) nicht angezeigt werden sollen.
Gitter farblich absetzen	Aktivieren Sie dieses Kontrollkästchen, um das Gitter hervorzuheben (zweifarbig). Jetzt können Sie auch mit dem nun aktiven Kontrollkästchen "Äußerst oben beginnen" die Position der ersten Gitterlinie festlegen.
Gittereigenschaften	Legen Sie Linieneigenschaften und Breite des Gitters fest. Im bekannten Dialogfenster können Sie die Farbe des Gitters festlegen.
Gitterflächen	Legen Sie hier analog zu den Linieneigenschaften die Eigenschaften der Flächen fest.
Achsenbeschriftung	Im bekannten Dialogfenster können Sie die Schriftart der Achsenbeschriftung festlegen.
Achsenfarbe	Im nachfolgenden Dialogfenster können Sie die Farbe der Achse festlegen.
Achsenbreite	Sie können eine andere Achsenbreite auswählen, die Breite wird in Punkten angezeigt.
Sichtbarkeit	Legen Sie auf der kleinen Registerkarte "Sichtbarkeit" fest, welche Achsen eingeblendet werden sollen. Hier können Sie auch die rechte Achse als Standard festlegen.

Die Einstellungen auf der Registerkarte "Vertikale Skaleneigenschaften" finden Sie im Abschnitt Skaleneigenschaften.
