Chartdiagramme
Der Bereich, in dem der Kursverlauf dargestellt ist, wird als Chartdiagramm bezeichnet. In einem Chartfenster können sich mehrere Diagramme befinden, z. B. ist es für Umsätze sowie einige Indikatoren und Handelssysteme besser, sie in separaten Diagrammen darzustellen.
Größe der Diagramme ändern
Damit das Chartfenster auch bei mehreren Diagrammen übersichtlich bleibt, können Sie die Größe der Diagramme verändern.

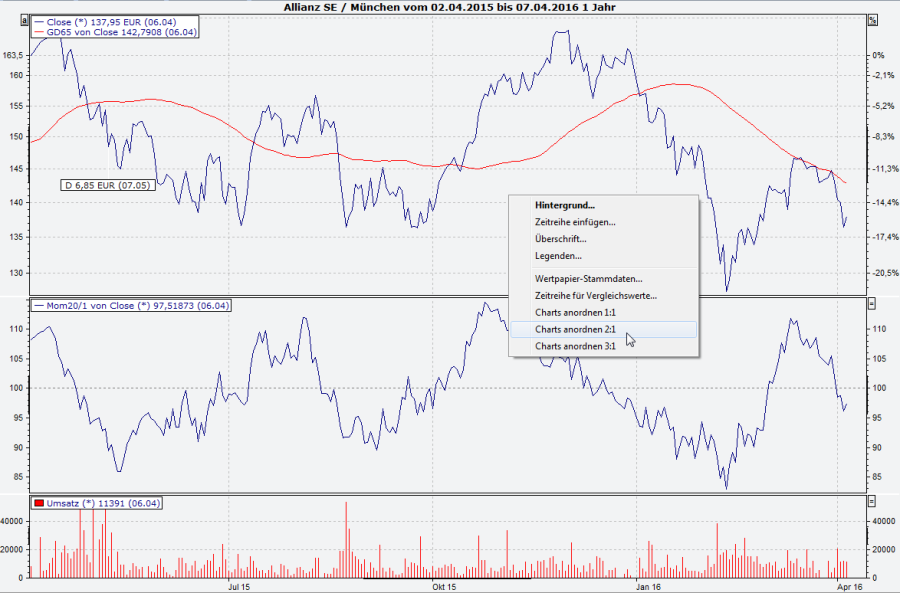

Gehen Sie wie folgt vor, um Chartdiagramme über das Kontextmenü anzupassen:
- Klicken Sie mit der rechten Maustaste in den Charthintergrund.
- Wählen Sie im Kontextmenü den Befehl CHARTS ANORDNEN 1:1, CHARTS ANORDNEN 2:1 oder CHARTS ANORDNEN 3:1 aus.
Um die Größe der Chartdiagramme individuell anzupassen, gehen Sie wie folgt vor:
- Bewegen Sie die Maus auf die Trennlinie zwischen zwei Chartdiagrammen, am besten unter der Basiszeitreihe.
- Sobald aus dem Mauszeiger ein Doppelpfeil entsteht, drücken Sie die linke Maustaste und verschieben Sie die Trennlinie.
Die unteren Diagramme werden automatisch in der Größe angepasst. Speichern Sie Ihre Änderungen an der Chartvorlage ab, wird auch die geänderte Größe der Diagramme mit übernommen.
Diagramme im Vollbild darstellen
Um nur eines von mehreren Chartdiagrammen im Chartfenster anzuzeigen, führen Sie einen Doppelklick auf den Hintergrund des Diagramms aus. Ein weiterer Doppelklick beendet diesen Modus.
Um eines der Chartdiagramme innerhalb des Chartfensters zu schließen, müssen Sie dessen Inhalt entfernen oder in ein anderes Diagramm schieben.
Drag & Drop der Zeitreihen
Markierte Zeitreihen verschieben Sie per Drag & Drop in bestehende oder auch neue Diagramme. Ziehen Sie dazu die Zeitreihe mit der Maus an die neue Stelle. Die Symbole am Mauszeiger helfen Ihnen:
Befehl | Zeiger | Beschreibung |
|---|---|---|
Neues Diagramm |
| Um die markierte Zeitreihe in einem neuen, eigenen Diagramm zu sehen, müssen Sie die Zeitreihe mit der Maus an den Rand eines Chartdiagramms bzw. zwischen zwei bestehende Diagramme ziehen und die Maustaste loslassen, wenn das Chartsymbol am Mauszeiger ein weißes Rechteck als Hintergrund hat. |
In bestehendes Diagramm ziehen |
| Ziehen Sie die markierte Zeitreihe in ein bestehendes Diagramm, so fügen Sie diese hier zusätzliches ein, das Chartsymbol am Mauszeiger hat dann einen transparenten Hintergrund. |
Innerhalb der Legenden ziehen |
| Verschieben Sie die Zeitreihen innerhalb von Legenden, so ändert sich das Symbol in diese Linien. Sie können so die Reihenfolge der Zeitreihen in einer Legende ändern oder Zeitreihen in andere Legenden (und damit auch in andere Chartdiagramme) ziehen. |
Hinweise zum Drag & Drop
- Ziehen Sie eine Zeitreihe in ein neu anzulegendes Chartdiagramm, werden für das neu angelegte Chartdiagramm die Einstellungen des Quell-Chartdiagramms (wie Logarithmische Skalierung, Grideinblendung) übernommen.
- Durch einen Doppelklick auf den Charthintergrund wird das angeklickte Chartdiagramm maximiert bzw. dessen Maximierung rückgängig gemacht.
- Ziehen Sie eine Zeitreihe auf die rechte Achse und ordnen Sie diese dadurch dieser Zeitreihe zu, wird nicht wie bisher automatisch ein zweites, auf die rechte Achse bezogenes Grid (neue waagrechte Gitterlinien) eingeblendet.
- Chartdiagramme können durch einfaches Drag & Drop in vertikaler Richtung vertauscht werden. Klicken Sie dazu einfach mit der Maus auf den Hintergrund des zu verschiebenden Chartdiagramms und ziehen Sie bei gedrückter linker Maustaste das Chartdiagramm nach oben oder nach unten. Lassen Sie die Maustaste am Ziel los, sofort werden die Chartdiagramme im Chartfenster neu angeordnet.
